无功补偿柜改造是提升电力系统能效和稳定性的重要措施,而电气设备的合理选型直接关系到改造效果和投资回报。随着新型电力电子技术的快速发展,无功补偿柜改造面临着更多设备选型可能性。那么,无功补偿柜改造时如何选择电气设备大小呢?
一、基础参数测算
1、负荷特性评估
-负荷波动率(ΔQ/Qavg)
-谐波含量(THD-U,THD-I)
-三相不平衡度
2、系统参数确认
-额定电压及允许波动范围
-短路容量和阻抗百分比
-现有开关设备参数
二、关键设备选型

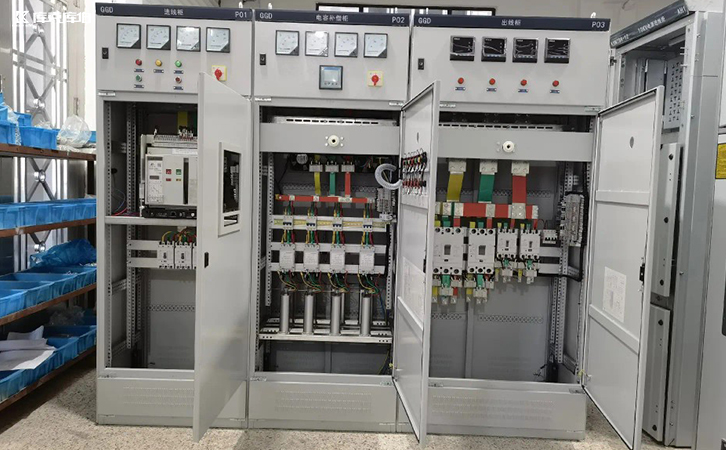

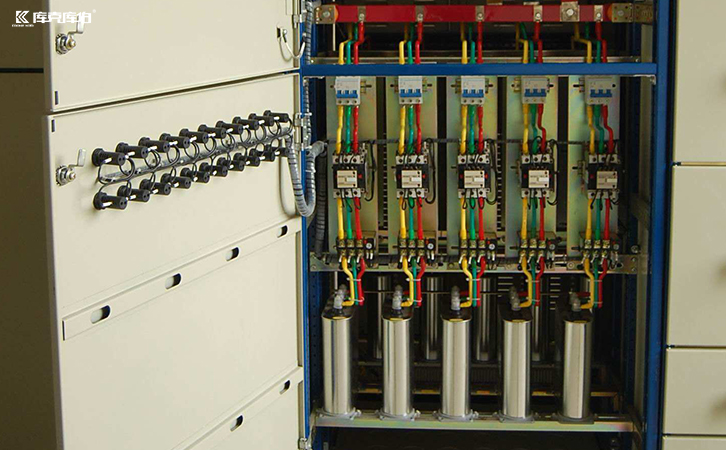

1、电容器选择
-容量分级:按总容量的30%、30%、40%分三级
-类型选择:
-常规负荷:普通型电容器
-谐波环境:抗谐型电容器(电抗率7%或14%)
-电压等级:不低于系统最高运行电压的1.1倍
2、投切开关选型
-常规负荷:接触器(操作频率≤30次/小时)
-波动负荷:晶闸管开关(操作频率≤600次/小时)
-冲击负荷:复合开关(晶闸管+接触器组合)
三、特殊工况处理
1、谐波环境改造
-电容器降额使用(额定电流×0.8)
-配置有源滤波器(APF)与无源混合补偿
-设置谐波保护继电器
2、频繁波动负荷
-采用动态无功补偿(SVG)
-增加快速投切单元
-设置多级延时(3s/10s/30s)
无功补偿柜改造中的设备选型需要基于详实的系统测量数据和科学的计算方法,既要满足当前需求,又要考虑未来发展。建议采用模块化设计思路,保留适当的扩容空间。对于复杂工况,可考虑采用混合补偿方案,充分发挥不同类型设备的优势。
